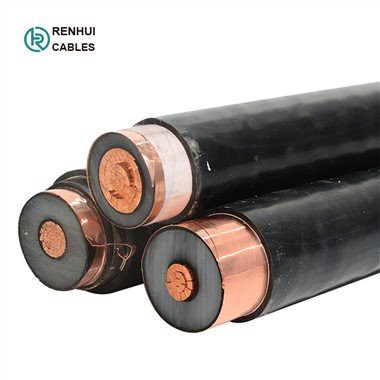

1. کاربرد:
کابل های برق برای شبکه های برق، زیرزمینی و در کانال کشی کابل.
2.داده های تکنیکی
رهبر ارکستر:هادی مسی ساده رشته ای کلاس 2 مطابق با BS EN 60228:2005 (قبلاً BS6360) صفحه نمایش هادی:مواد نیمه رسانا عایق بندی:XLPE (پلی اتیلن متقاطع) از نوع GP8 تا BS7655 صفحه عایق:مواد نیمه رسانا صفحه نمایش فلزی:صفحه نمایش نوار مسی فردی و کلی به BS6622 پرکننده:الیاف PETP (پلی اتیلن ترفتالات). جداکننده:نوار صحافی ملافه:PVC (پلی وینیل کلراید) نوع TM1 تا BS7655 زره پوش تک هسته ای: AWA (سیم آلومینیومی زره پوش) چند هسته ای: SWA (سیم فولادی زره پوش) غلاف:PVC (پلی وینیل کلراید) نوع TM1 تا BS7655 رنگ غلاف:قرمز یا سیاه |
|
3.استاندارد محصول
این محصول بر اساس GB/T12706.2 معادل IEC60502.2 تولید شده است. یا استاندارد BS، DIN، ICEA به عنوان درخواست مشتری.
IEC 60228 رسانای کابل های عایق
کابل های برق IEC 60502-2 با عایق اکسترود شده و لوازم جانبی آنها برای ولتاژهای نامی از 1 کیلو ولت (Um=1.2 کیلوولت) تا 30 کیلوولت (Um=36 کیلوولت) - قسمت 2: کابل های ولتاژ نامی از 6 کیلو ولت (Um=7.2 کیلوولت) و 30 کیلو ولت (ام=36 کیلوولت).
4.پارامتر فنی
سه هسته 8.7/15KV (Um=17.5KV) | |||||||||||||
نام سطح مقطع | کابل های بدون زره | کابل های زرهی سیم فولادی | |||||||||||
نام ضخامت عایق | مساحت صفحه نمایش سیم مسی | نام ضخامت غلاف | تقریبا قطر کلی | تقریبا وزن | مسی نوار روی صفحه نمایش | نام ضخامت بستر | نام قطر سیم زرهی | نام ضخامت غلاف | تقریبا قطر کلی | تقریبا وزن | |||
CU | AL | ||||||||||||
CU | AL | ||||||||||||
میلی متر² | میلی متر | میلی متر² | میلی متر | میلی متر | کیلوگرم بر کیلومتر | میلی متر² | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم بر کیلومتر | ||
25 | 4.5 | 16 | 2.4 | 48.4 | 3000 | 2420 | 4.4 | 1.4 | 2.5 | 2.6 | 55.2 | 5600 | 5100 |
35 | 4.5 | 16 | 2.5 | 50.4 | 3450 | 2670 | 4.7 | 1.4 | 2.5 | 2.7 | 57.6 | 6130 | 5440 |
50 | 4.5 | 16 | 2.6 | 53.7 | 4140 | 3190 | 4.9 | 1.5 | 2.5 | 2.8 | 61.1 | 7010 | 6060 |
70 | 4.5 | 16 | 2.7 | 57.2 | 4980 | 3640 | 5.3 | 1.5 | 2.5 | 2.9 | 64.6 | 8030 | 6700 |
95 | 4.5 | 16 | 2.8 | 60.6 | 5900 | 4050 | 5.7 | 1.6 | 2.5 | 3.0 | 68.2 | 9160 | 7330 |
120 | 4.5 | 16 | 2.9 | 63.9 | 6870 | 4560 | 6.1 | 1.7 | 2.5 | 3.1 | 71.7 | 10340 | 8030 |
150 | 4.5 | 25 | 3.0 | 67.9 | 8030 | 5230 | 6.4 | 1.7 | 2.5 | 3.2 | 75.4 | 11730 | 8930 |
185 | 4.5 | 25 | 3.1 | 71.1 | 9310 | 5770 | 6.8 | 1.8 | 3.15 | 3.4 | 80.6 | 14170 | 10570 |
240 | 4.5 | 25 | 3.3 | 76.9 | 11390 | 6680 | 7.4 | 1.9 | 3.15 | 3.6 | 86.6 | 16670 | 11810 |
300 | 4.5 | 25 | 3.5 | 81.6 | 13510 | 7790 | 7.9 | 2.0 | 3.15 | 3.7 | 91.3 | 19140 | 13340 |
400 | 4.5 | 35 | 3.7 | 89.9 | 17130 | 9340 | 8.5 | 2.1 | 3.15 | 4.0 | 100.0 | 23360 | 15410 |
سه هسته 19/33 کیلوولت (Um=36KV) | |||||||||||||
نام سطح مقطع | کابل های بدون زره | کابل های زرهی سیم فولادی | |||||||||||
نام ضخامت عایق | مساحت صفحه نمایش سیم مسی | نام ضخامت غلاف | تقریبا قطر کلی | تقریبا وزن | مسی نوار روی صفحه نمایش | نام ضخامت بستر | نام قطر سیم زرهی | نام ضخامت غلاف | تقریبا قطر کلی | تقریبا وزن | |||
CU | AL | ||||||||||||
CU | AL | ||||||||||||
میلی متر² | میلی متر | میلی متر² | میلی متر | میلی متر | کیلوگرم بر کیلومتر | میلی متر² | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم بر کیلومتر | ||
35 | 8.0 | 16 | 3.1 | 60 | 3750 | 2880 | 6.5 | 1.7 | 2.5 | 3.2 | 74.9 | 9460 | 8700 |
50 | 8.0 | 16 | 3.2 | 65 | 5240 | 4260 | 6.7 | 1.8 | 3.15 | 3.4 | 79.0 | 10620 | 9680 |
70 | 8.0 | 16 | 3.3 | 70 | 6120 | 4730 | 7.1 | 1.8 | 3.15 | 3.5 | 82.5 | 11840 | 10440 |
95 | 8.0 | 16 | 3.4 | 74 | 7140 | 5240 | 7.5 | 1.9 | 3.15 | 3.6 | 86.4 | 13200 | 11350 |
120 | 8.0 | 16 | 3.5 | 77 | 8080 | 5710 | 7.9 | 2.0 | 3.15 | 3.7 | 89.9 | 14520 | 12190 |
150 | 8.0 | 25 | 3.6 | 80 | 9120 | 6220 | 8.2 | 2.0 | 3.15 | 3.8 | 93.6 | 16070 | 13280 |
185 | 8.0 | 25 | 3.7 | 84 | 10440 | 6940 | 8.6 | 2.1 | 3.15 | 3.9 | 97.3 | 17710 | 14090 |
240 | 8.0 | 25 | 3.9 | 91 | 12620 | 8010 | 9.2 | 2.2 | 3.15 | 4.1 | 103.2 | 20370 | 15460 |
300 | 8.0 | 25 | 4.0 | 95 | 14690 | 8800 | 9.7 | 2.3 | 3.15 | 4.3 | 108.2 | 22980 | 17210 |
400 | 8.0 | 35 | 4.3 | 103 | 17720 | 10230 | 10.3 | 2.4 | 3.15 | 4.5 | 116.8 | 27480 | 19450 |
5. بستهمواد:
درام چوبی، درام چوبی فولادی (فومیگاسیون)
طول کابل در هر درام: 500 متر / 1000 متر یا مطابق با الزامات طول کابل واقعی.
