کابل های کنترل

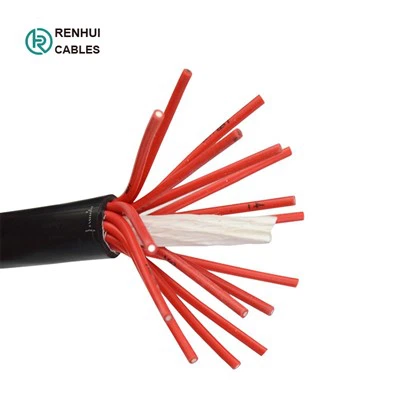

کابل های کنترل نوعی کابل الکتریکی هستند که برای انتقال سیگنال ها و داده ها بین سیستم های کنترل (مانند سنسورها، PLC، VSD) و تجهیزاتی که کنترل می کنند (مانند موتور، سیلندر پنوماتیک) استفاده می شود. آنها معمولاً در کاربردهای صنعتی و اتوماسیون استفاده می شوند، جایی که کنترل دقیق و قابل اعتماد ماشین آلات و فرآیندها مورد نیاز است.

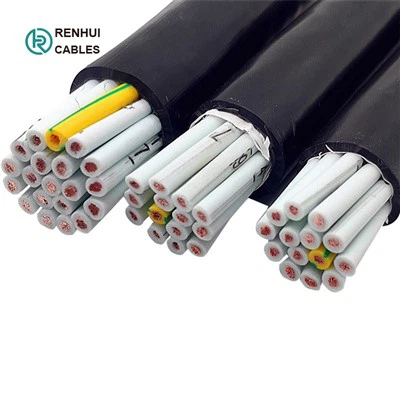

کابل های کنترل بسته به کاربرد خاص و نوع سیگنالی که دارند می توانند انواع مختلفی داشته باشند. برخی از انواع رایج کابل های کنترل عبارتند از:

کابل های ابزار دقیق:این ها برای انتقال سیگنال های آنالوگ سطح پایین مانند اندازه گیری دما، فشار یا جریان استفاده می شوند. آنها معمولاً دارای یک طراحی محافظ برای کاهش تداخل هستند.

کابل های کنترل و برق:این ها برای انتقال سیگنال های کنترلی و قدرت به ماشین ها و تجهیزات استفاده می شوند. آنها ممکن است هادی جداگانه برای سیگنال های قدرت و کنترل یا هادی های ترکیبی داشته باشند.

کابل های اترنت:این ها برای انتقال سیگنال های دیجیتال برای اهداف شبکه و ارتباطات، مانند اتصال کنترل کننده های صنعتی یا حسگرها به شبکه استفاده می شوند.

کابل های کواکسیال:این ها برای انتقال سیگنال های فرکانس بالا مانند سیگنال های ویدئویی یا رادیویی استفاده می شوند. آنها یک طراحی کواکسیال با یک هادی مرکزی دارند که توسط یک سپر احاطه شده است.

کابل‌های کنترل معمولاً از هادی‌های مسی یا آلومینیومی ساخته می‌شوند که بسته به کاربرد خاص، عایق‌ها و مواد محافظ مختلفی دارند. آنها همچنین ممکن است دارای ویژگی های اضافی مانند زره و / یا ژاکت های مقاوم در برابر رطوبت برای محافظت در برابر عوامل محیطی مانند سایش، ضربه یا رطوبت باشند.

نصب و نگهداری مناسب کابل های کنترل برای عملکرد و قابلیت اطمینان آنها ضروری است. این شامل مسیریابی و ایمن سازی دقیق کابل ها برای جلوگیری از آسیب، بازرسی منظم برای نشانه های سایش یا آسیب، و آزمایش برای انتقال صحیح سیگنال است.

قدرت سیگنال در کابل کنترل به عوامل مختلفی از جمله نوع سیگنال ارسالی، طول کابل و کیفیت کابل و کانکتورهای آن بستگی دارد.

برای سیگنال های آنالوگ، به عنوان مثال، محدوده دما، فشار، و جریان، قدرت سیگنال معمولا بر حسب دامنه و فرکانس اندازه گیری می شود. قدرت سیگنال را می توان تحت تأثیر عوامل مختلفی قرار داد:

مقاومت کابل، (استفاده از مس در اینجا به شدت توصیه می شود)
ظرفیت.
اندوکتانس کابل.
کیفیت محافظ.
برای حفظ قدرت سیگنال، استفاده از کابلی با مقاومت کم، ظرفیت خازنی و اندوکتانس کم و محافظ خوب مهم است.

برای سیگنال های دیجیتال، به عنوان مثال استارت موتور، سیگنال معمولاً بر حسب ولت یا میلی ولت اندازه گیری می شود. قدرت سیگنال می تواند تحت تأثیر عواملی مانند کیفیت کابل، مسافتی که سیگنال برای طی کردن نیاز دارد و نوع کانکتورهای مورد استفاده قرار گیرد. برای حفظ قدرت سیگنال، استفاده از کابلی با تطابق امپدانس خوب، تضعیف کم و مصونیت نویز خوب مهم است.

برخی اطلاعات بیشتر در مورد انواع سیگنال ها
از درک مختصر در مورد سیگنال های آنالوگ و دیجیتال، واضح است که هر دو برای دقت به ولتاژ و جریان متکی هستند. قدرت سیگنال همچنین می تواند تحت تأثیر تداخل منابع خارجی، مانند تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) قرار گیرد. برای به حداقل رساندن اثرات تداخل، مهم است که از کابلی با محافظ خوب استفاده کنید و کابل را به درستی زمین کنید.

برای اطمینان از قدرت سیگنال در کابل کنترل، طراحی، نصب و نگهداری صحیح سیستم کابل بسیار مهم است. این شامل استفاده از کابل ها، کانکتورها و سایر اجزای با کیفیت بالا و همچنین اتصال زمین و مسیریابی مناسب کابل ها برای به حداقل رساندن اثرات تداخل است. آزمایش و بازرسی منظم کابل‌ها نیز می‌تواند به شناسایی و رفع مشکلات مربوط به قدرت سیگنال کمک کند.

هنگام طراحی سیستم های کنترل قدرت و به ویژه هنگام مسیریابی کابل ها، توجه به قوانین میدان های الکترومغناطیسی فارادی (میدان های EM) مهم است. EMI ها را می توان با طیف گسترده ای از منابع، از جمله جریان های الکتریکی که از طریق کابل ها عبور می کند، تولید کرد. هنگامی که جریان الکتریکی از کابل عبور می کند، میدان مغناطیسی در اطراف کابل ایجاد می کند.

قدرت میدان مغناطیسی به مقدار جریان عبوری از کابل، فاصله از کابل و هندسه کابل بستگی دارد. میدان های مغناطیسی تولید شده توسط کابل های حامل جریان را می توان با استفاده از ابزارهای تخصصی مانند گاوس متر اندازه گیری کرد.

علاوه بر تولید میدان های EM، جریان عبوری از کابل ها نیز می تواند تحت تاثیر میدان های EM موجود قرار گیرد. این به این دلیل است که میدان های EM می توانند جریان هایی را در مواد رسانای مجاور از جمله کابل ها القا کنند. این پدیده به عنوان تداخل الکترومغناطیسی (EMI) شناخته می شود و می تواند باعث ایجاد طیف وسیعی از مشکلات در سیستم های الکترونیکی مانند تخریب سیگنال یا حتی خرابی تجهیزات شود.

برای به حداقل رساندن اثرات EMI، کابل ها را می توان با موادی مانند مس یا آلومینیوم محافظت کرد. سپر به عنوان یک مانع بین کابل و میدان های EM اطراف عمل می کند و میزان تداخل ایجاد شده در کابل را کاهش می دهد. علاوه بر این، کابل ها را می توان از منابع میدان های EM مانند خطوط برق یا تجهیزات الکترونیکی دور کرد تا خطر تداخل را کاهش دهد.

تداخل الکترومغناطیسی (EMI) می تواند طیف وسیعی از اثرات را بر روی سیستم های قدرت، به ویژه بر روی تجهیزات الکترونیکی حساس داشته باشد. برخی از اثرات EMI بر سیستم های قدرت عبارتند از:

نوسانات ولتاژ:EMI می‌تواند باعث نوسانات ولتاژ شود که می‌تواند منجر به مشکلات کیفیت برق مانند سوسو زدن چراغ‌ها یا اختلال در عملکرد تجهیزات شود.

خرابی تجهیزات:EMI می تواند باعث خرابی یا از کار افتادن کامل تجهیزات الکترونیکی شود. این می تواند یک مشکل جدی برای سیستم های حیاتی مانند تجهیزات پزشکی، سیستم های هوانوردی یا سیستم های کنترل صنعتی باشد.

خرابی داده ها:EMI می تواند باعث ایجاد خطا یا خرابی در داده های منتقل شده از طریق سیستم های ارتباطی الکترونیکی، مانند شبکه های بی سیم یا اتصالات اترنت شود.
تداخل ارتباطی:EMI می تواند با سیستم های ارتباطی بی سیم، مانند سیگنال های رادیویی یا تلویزیونی تداخل داشته باشد یا ارتباط بین دستگاه های الکترونیکی مختلف را مختل کند.

خطرات ایمنی:EMI همچنین می تواند خطرات ایمنی ایجاد کند، به ویژه در سیستم های قدرت ولتاژ بالا. به عنوان مثال، افزایش ناگهانی ولتاژ ناشی از EMI می تواند به تجهیزات آسیب برساند یا قوس الکتریکی ایجاد کند، که می تواند خطر آتش سوزی ایجاد کند یا برای پرسنل کار در نزدیکی خطر ایجاد کند.

برای کاهش اثرات EMI در سیستم های قدرت، می توان اقدامات مختلفی مانند محافظ، زمین و استفاده از فیلترها یا سرکوبگرها را انجام داد. مهم است که اطمینان حاصل شود که همه تجهیزات به درستی نصب شده و به زمین متصل شده اند و تعمیر و نگهداری و آزمایش منظم برای شناسایی و رسیدگی به مشکلات مربوط به EMI انجام می شود.
