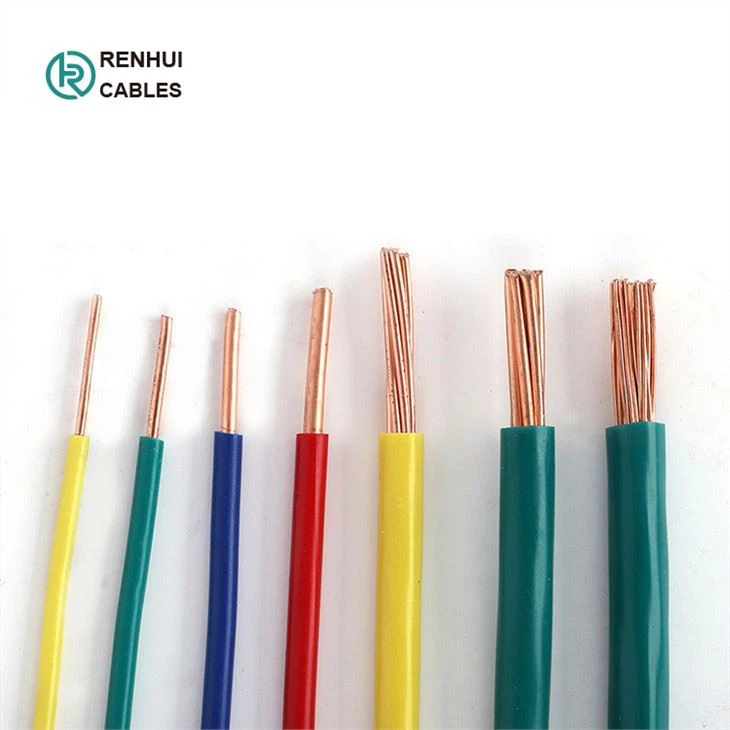

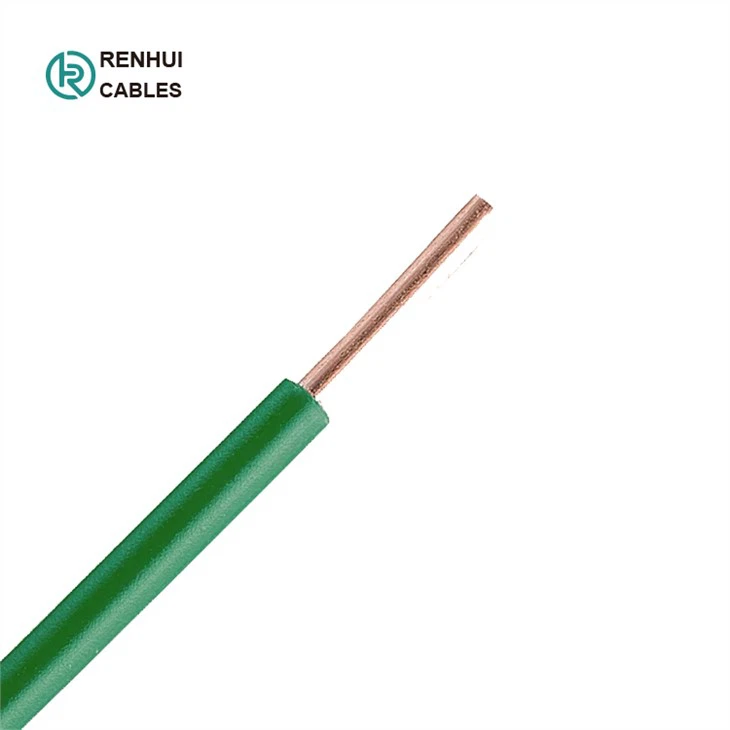

کابل سیم کشی ثابت

نام کد

60227 IEC 01 (BV، Cu/PVC)

ولتاژ

450/750V

رهبر ارکستر

مس 1.5 - 240mm2

عایق

PVC/FR-PVC/LSZH

حداکثر دمای عملیاتی

70 درجه

میلی متر²

شماره / میلی متر

کمترین
میلی متر

بیشترین
میلی متر

1.5

1/1.38

0.7

2.78

21.1

18

1.5

7/0.52

0.7

2.96

21.9

18

2.5

1/1.78

0.8

3.38

32.9

20

2.5

7/0.68

0.8

3.64

34.9

20

4

1/2.25

0.8

3.85

48.0

23

4

7/0.85

0.8

4.15

49.9

23

6

1/2.76

0.8

4.36

67.9

26

6

7/1.04

0.8

4.72

70.2

26

10

1/3.56

1.0

5.56

111.4

33

10

7/1.34

1.0

6.02

114.8

33

16

7/1.68

1.0

7.04

171.1

42

25

7/2.12

1.2

8.76

268.9

53

35

7/2.50

1.2

9.90

363.1

59

50

19/1.76

1.4

11.60

488.8

70

70

19/2.12

1.4

13.40

690.1

80

95

19/2.50

1.6

15.70

954.8

94

120

37/2.00

1.6

17.20

1174.9

103

150

37/2.22

1.8

19.14

1448.7

115

185

37/2.48

2.0

21.36

1805.7

128

240

61/2.22

2.2

24.38

2373.2

146

اسمی
حوزه
mm2

سیم کشی ثابت

حداکثر DC
مقاومت
@20 درجه
Ω/کیلومتر

حداکثر AC
مقاومت
@90 درجه
Ω/کیلومتر

معادل
راکتانس ستاره
(سه فویل)
Ω/کیلومتر

تک فاز
افت ولتاژ
(ترفویل) @90 درجه
mV/Am

بدون محصور
در هوا

مجرا
در هوا

1.5

16

17

12.1

17.3

0.157

34.7

2.5

23

24

7.41

9.45

0.143

18.9

4

31

32

4.61

5.88

0.137

11.8

6

40

41

3.08

3.93

0.128

7.87

10

54

54

1.83

2.33

0.118

4.68

16

72

70

1.15

1.47

0.111

2.95

25

97

94

0.727

0.927

0.106

1.87

35

119

112

0.524

0.668

0.101

1.35

50

146

138

0.387

0.494

0.0962

1.01

70

184

170

0.268

0.342

0.0917

0.710

95

230

212

0.193

0.247

0.0904

0.528

120

267

242

0.153

0.197

0.0870

0.431

150

308

282

0.124

0.160

0.0868

0.365

185

358

320

0.0991

0.129

0.0862

0.329

240

428

361

0.0754

0.0991

0.0847

0.283
