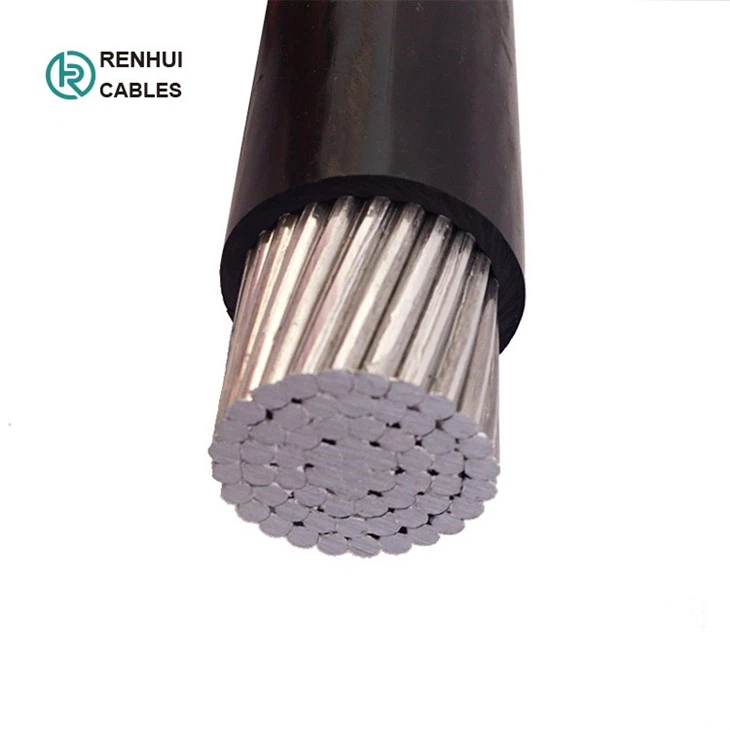

NFC 33-209 کابل‌های بسته‌بندی هوایی کابل‌های ABC 600/1000 ولت
video
NFC 33-209 کابل‌های بسته‌بندی هوایی کابل‌های ABC 600/1000 ولت

NFC 33-209 کابل‌های بسته‌بندی هوایی کابل‌های ABC 600/1000 ولت

کابل های بسته بندی شده هوایی برای نصب ثابت به عنوان خطوط برق هوایی تا 1000 ولت طراحی شده اند.
ارسال درخواست
چت کن
دانلود کاتالوگ
گواهی CE-Renhui
ISO9001-رنهویی
شرح

NFC 33-209 کابل‌های بسته‌بندی هوایی کابل‌های ABC 600/1000 ولت



1. کاربرد

کابل های بسته بندی شده هوایی برای نصب ثابت به عنوان خطوط برق هوایی تا 1000 ولت i طراحی شده اند.

ABC cable 18 ABC cable 20 ABC cable 16 ABC cable 21



2-استاندارد

NFC ٪7b٪7b0٪7d٪7d



3. ساخت و ساز

0.6/1kv Al XLPE/Aerial Bundled/ABC Cable for Aluminum

هادی فاز :هادی آلومینیومی، رشته ای گرد فشرده (RM)



هادی خنثی: هادی آلومینیومی آلیاژی (AlMgSi)، فشرده رشته ای گرد (RM).



عایق بندی:XLPE. هسته باربر / خنثی - با هسته استاندارد و فاز تولید کننده - با ارقام 1، 2، 3 مشخص شده است.



مونتاژ:هسته ها و خنثی، هادی که در سمت راست به هم متصل شده اند، علاوه بر این، 1، 2 یا 3 هسته با سطح مقطع کاهش یافته را می توان همزمان رشته کرد.



4. داده های فنی

ولتاژ محاسبه شده کیلو ولت 0.6/1
ولتاژ تست وف کیلو ولت 4
دمای تخمگذار درجه دقیقه -5
دمای عملیاتی درجه -30 ~ به اضافه 90
دمای هادی درجه حداکثر به اضافه 90
دمای اتصال کوتاه درجه حداکثر به علاوه 250/5
شعاع خمش (دقیقه) / 20 × o کابل



5. ابعاد

تعداد هسته x مقطع اسمی حداکثر هادی-مقاومت دقیقه بار شکستن رشته هادی رتبه فعلی در هوا قطر خارجی وزن مجموع
میلیمتر٪ 5e2 اهم/کیلومتر kN A میلی متر کیلوگرم بر کیلومتر
2x10 RM 3.08 1.5 38 12.8 93
4x10 RM 3.08 1.5 38 15.4 183
2x16 RM 1.91 2.3 72 14.8 129
2x16 RN به اضافه 2x1.5 RE 1.910/12.100 2.3 72 14.8 176
4x16 RM 1.91 2.3 72 17.8 257
4x16 RN به اضافه 2x1.5 RE 1.910/12.100 2.3 72 17.8 304
2x25 رم 1.2 3.8 107 18 202
2x25 RM به اضافه 2x1,5 RE 1.200/12.100 3.8 107 18 249
4x25 RM 1.2 3.8 107 21.7 404
4x25 RM به اضافه 2x1,5 RE 1.200/12.100 3.8 107 21.7 451
2x35 رم 0.868 5.2 132 20.8 269
2x35 RM به اضافه 2x1،5 RE 0.868/12.100 5.2 132 20.8 316
4x35 رم 0.868 5.2 132 25.1 539
4x35 RM به اضافه 2x1,5 RE 0.868/12.100 5.2 132 25.1 586
2x50 RM 0.641 7.6 165 23.4 352
2x50 RM به اضافه 2x1,5 RE 0.641/12.100 7.6 165 23.4 399
1x54.6 RM به اضافه 3x25 RM 0.630/1.200 3.8 107 21.7 507
1x54.6 RM به اضافه 3x25 RM به علاوه 1x16 RM 0.630/1.200/1.910 3.8/2.3 107/72 24.3 573
1x54.6 RM به اضافه 3x25 RM به علاوه 2x16 RM 0.630/1.200/1.910 3.8/2.3 107/72 29.7 639
1x54.6 RM به اضافه 3x25 RM به علاوه 3x16 RM 0.630/1.200/1.910 3.8/2.3 107/72 31.1 705
1x54.6 RM به اضافه 3x35 RM 0.630/0.868 5.2 132 25.1 615
1x54.6 RM به اضافه 3x35 RM به علاوه 1x16 RM 0.630/0.868/1.910 5.2/2.3 132/72 28.1 680
1x54.6 RM به اضافه 3x35 RM به علاوه 2x16 RM 0.630/0.868/1.910 5.2/2.3 132/72 34.3 748
1x54.6 RM به اضافه 3x35 RM به علاوه 3x16 RM 0.630/0.868/1.910 5.2/2.3 132/72 35.9 814
1x54.6 RM به اضافه 3x35 RM به علاوه 1x25 RM 0.630/0.868/1.200 5.2/3.8 132/107 28.1 714
1x54.6 RM به اضافه 3x50 RM 0.630/0.641 7.6 165 28.2 741
1x54.6 RM به اضافه 3x50 RM به اضافه 1x16 RM 0.630/0.641/1.910 7.6/2.3 165/72 31.6 806
1x54.6 RM به اضافه 3x50 RM به علاوه 2x16 RM 0.630/0.641/1.910 7.6/2.3 165/72 38.6 875
1x54.6 RM به اضافه 3x50 RM به علاوه 3x16 RM 0.630/0.641/1.910 7.6/2.3 165/72 40.4 940
1x54.6 RM به اضافه 3x50 RM به علاوه 1x25 RM 0.630/0.641/1.200 7.6/3.8 165/107 31.6 841
1x54.6 RM به اضافه 3x70 RM 0.630/0.443 10.2 205 33 950
1x54.6 RM به اضافه 3x70 RM به علاوه 1x16 RM 0.630/0.443/1.910 10.2/2.3 205/72 37 1014
1x54.6 RM به اضافه 3x70 RM به علاوه 2x16 RM 0.630/0.443/1.910 10.2/2.3 205/72 45.2 1083
1x54.6 RM به اضافه 3x70 RM به علاوه 3x16 RM 0.630/0.443/1.910 10.2/2.3 205/72 47.3 1148
1x54.6 RM به اضافه 3x70 RM به علاوه 1x25 RM 0.630/0.443/1.200 10.2/3.8 205/107 37 1048
1x54.6 RM به اضافه 3x70 RM به علاوه 2x25 RM 0.630/0.443/1.200 10.2/3.8 205/107 45.2 1150
1x54.6 RM به اضافه 3x70 RM به علاوه 3x25 RM 0.630/0.443/1.200 10.2/3.8 205/107 47.3 1250
1x54.6 RM به اضافه 3x95 RM 0.630/0.320 13.5 240 37.4 1176
1x54.6 RM به اضافه 3x95 RM به علاوه 1x16 RM 0.630/0.320/1.910 13.5/2.3 240/72 41.9 1243



6. پیشرفت تولید

05



03



02



06



7-گواهینامه ها:

CE ISO9001



8. بسته بندی:

-درام چوبی فولادی ( بخور )
طول کابل در هر درام: 1000 متر / 2000 متر یا مطابق با الزامات طول کابل واقعی.
-اندازه درام:
بر اساس طول کابل و اندازه ظرف
به منظور ارائه قیمت دقیق، لطفاً مقدار طول کابل مورد نیاز خود را به ما بگویید. تعداد بیشتر، مزایای تخفیف بیشتر برای شما آماده است!
- بندر حمل و نقل:

چینگدائو یا پورت های دیگر مطابق با نیاز شما.
-حمل و نقل دریایی:
نقل قول FOB/C&F/CIF همه در دسترس هستند.

ABC CABLE ABC CABLE 02 ABC CABLE 03
